CASES
成本節約50%；（施工周期減少了40%）
工程概況：
擬建中的天獅國際大學項目大學城區位于天津市武清開發區京津塘高速公路以北、龍鳳新河以南及翠亨路以西所圍成的三角地塊內，工學院工程位于該場區東北部。擬采用樁基礎類型。本次電子電工學院巖土工程勘察的具體規劃建筑設計技術指標詳見表1。
建筑設計技術指標表 表1
建筑類別
建筑層數
（F）
建筑數量
(棟)
建筑面積
（m2）
結構
類型
擬采用的
基礎類型
教學樓
5
7
75000
框架
樁基礎
地質條件：
按地層形成的時代、成因類型及工程地質特征共劃分7個工程地質層及16個工程地質亞層。現按其揭露的先后順序將各分層地基土巖性特征及分布規律列于下表
地層巖性特征及土層分布規律表
成因類型
及時代
分層序號及
土層名稱
厚度范圍
(m)
層頂高程范圍
(m)
巖 土 特 性 及 分 布 特 征 描 述
Qml
①2素填土
0.80～3.70
6.94～7.00
灰褐色，松散，土質不均勻，以黏性土為主，含少量灰渣及磚屑，含植物根系和腐殖質。局部分布于原村落、土路和已填埋的溝塘一帶。
①3耕植土
0.60～1.50
6.58～7.28
灰褐色，土質不均勻，以黏性土為主，含植物根系，主要分布于耕作區域內。
Q43Nal
③1粉質黏土
0.40～4.40
3.36～6.66
灰褐及褐色，可塑，土質不均，局部呈團粒結構。該層上部夾大量黏土薄層，中下部多夾粉土薄層，普遍分布。
③2粉 土
0.60～5.50
2.20～5.66
褐黃及灰黃色，稍密，濕，土質不均勻，夾粉質黏土薄層，含少量姜石及銹斑。普遍分布。
Q43al
④ 黏 土
0.70～2.50
0.66～2.16
灰黃及褐綠色，可塑，土質不均勻，頂部為團粒結構，夾粉質黏土薄層，大部分布，局部有缺失。
Q43l+h
⑤1黏 土
0.80～3.60
-0.78～0.08
灰色及灰黑色，可塑～軟塑狀態，土質不均勻，夾粉質粘土及少量砂斑，含腐殖質及泥炭成分，偶見腐木碎屑。大部分布，局部有缺失。
⑤2粉 土
0.40～5.10
-3.30～0.45
灰色及淺灰色，中密～密實，濕，土質不均勻，局部夾薄層黏性土，多含砂顆粒。主要為黏性土與砂土的過渡層，局部分布。
⑤3粉 砂
7.50～12.30
-5.06～-2.29
灰色及淺灰色，密實，飽和，土質較均勻，以石英、長石為主，含云母碎片，偶見腐木碎屑，局部夾薄層黏性土。該層層厚巨大，普遍分布。
⑤31粉質黏土
0.70～3.50
-11.75～-9.19
灰色及灰白色，局部呈灰黑色，軟塑，土質不均勻，含砂顆粒，夾粉土薄層。多以透鏡體或薄夾層的形式分布于⑤3粉砂層中。局部分布。
Q3eal
⑨1粉質黏土
0.70～4.00
-15.41～-12.34
灰黃色，可塑，土質不均勻，夾黏土薄層。局部分布，主要由⑤3粉砂層下切造成缺失。
⑨2粉 土
0.90～5.30
-18.05～-13.14
灰黃色，密實，濕，土質不均勻，夾粉質黏土薄層，局部夾粉砂。普遍分布
⑨21粉質黏土
0.50～2.70
-19.76～-16.15
灰黃色，可塑，土質不均勻，多夾薄層粉土及薄層黏土，含少量姜石及銹斑。局部分布。
Q3dmc
⑩1 黏 土
0.50～4.80
-21.82～-19.33
褐灰色，可塑，土質不均勻，夾粉質黏土薄層，含有機質，局部砂黏混雜。普遍分布。
⑩2粉 土
1.00～4.90
-23.23～-20.50
灰色，密實，濕，土質不均勻，夾黏性土薄層。普遍分布。
Q3cal
?1粉質黏土
2.00～2.30
-25.88～-23.54
灰黃色，可塑，土質不均勻，夾黏土薄層，具銹染，含姜石。普遍分布。
?2粉 土
未揭穿
-26.62～-26.58
褐黃色，密實，濕，土質不均勻，夾粉質黏土薄層，局部含砂顆粒。
各層土承載力及壓縮模量見下表：
土層編號及名稱
③1粉質粘土
③2粉土
④粘土
⑤2粉土
⑤3粉砂
⑨1粉質粘土
⑨2粉土
承載力特征值(kPa)
90
110
100
130
180
130
160
壓縮模量(MPa)
3.6
11.5
3.8
12.7
15.4
4.8
12.7
方案對比：
原方案采用預應力混凝土管樁樁基礎，樁徑400mm，樁長12m，樁端持力層為⑤3粉砂層，預估單樁豎向承載力特征值500kN，
現方案采用載體樁專利，樁身采用預應力混凝土管樁，樁端采用載體樁，樁徑400mm，樁長12m，樁端持力層為⑤3粉砂層，預估單樁豎向承載力特征值1500kN。
對比原方案，樁數減少50%，承臺體積減少50%

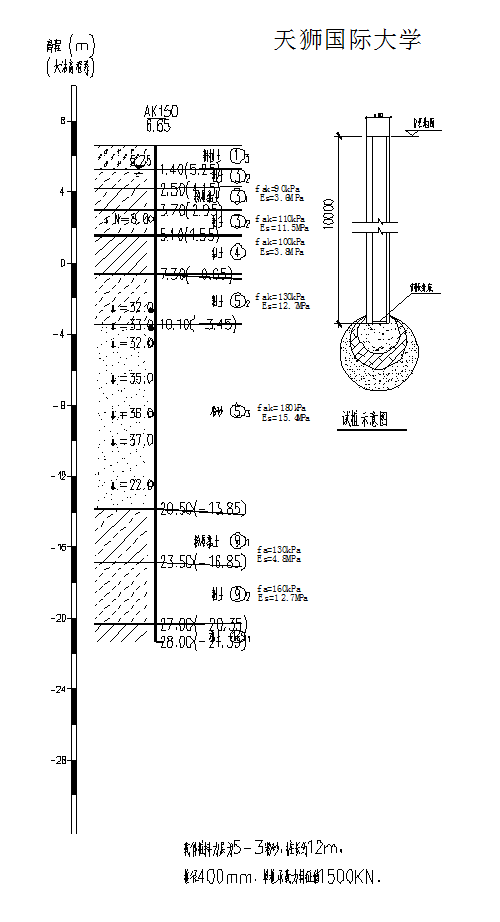

載體樁試樁與剖面詳圖見下圖
檢測或監測：
下圖為載體樁單樁靜載p-S曲線
