工程概況
擬建場地位于佛山市南海區桂城街道佛平路南面、深海路西面，用地現狀情況為：西面為已建廠房，距離本基坑約10.8m,不允許使用錨索；東面、北面是預留發展用地,使用錨索嚴重影響后期施工;本設計采用“坑內無撐、坑外無錨”的大直徑(旋噴)攪拌樁支護方案。場地內經人工回填土整平，現地形相對平整。基坑面積約23546平方米，基坑深度9.8～11.4m，基坑周長約673m。
地質條件：
場區第四系沖積層(Q)及下三系泥質砂巖組成,場地內地層特征自上而下分述如下：
<1>素填土：灰褐色，濕，松散，均勻性差，主要由河砂、粘性土、塘泥混合碎磚、碎石組成，頂部約土。局部為0.20米砼地面。
<2>-1淤泥質土：灰黑色，濕，流塑，含有機腐殖質，多夾薄層淤質粉砂，局部夾少層細砂。厚度4.00～11.20m，平均8.47m。
<3>-1粉細砂：灰白色、灰黃色，飽和，稍密~中密，局部松散，含中砂及少數粘粒，級配一般。厚度2.80～14.20m，平均10.8m。
<4>強風化泥質砂巖：褐色，已風化成夾石狀、半巖半土狀，極軟巖，巖芯呈短柱狀，易破碎，含中風化巖碎塊，具軟化性，質量等級為V級。局部上部夾薄層全風化巖, 厚度1.50～13.20m,平均2.36m。
<5>中風化泥質砂巖：褐紅色、軟巖，上部巖石較破碎~較完整，局部夾薄層強風化巖，巖芯呈短柱狀或碎塊狀；下部巖石較完整~完整，巖芯呈短柱狀或長柱狀。巖石具軟化性，質量等級為V~IV級。厚度1.20～26.6m,平均14.8m。
方案對比
原方案：由于紅線外限制錨索，采用“Φ1200雙排樁+攪拌樁止水”方案。
優化方案：采用“Φ1400mm亞剛性水泥土格構墻，墻體寬5m”和“紅線內單排Φ1600mm類剛性水泥土+素混凝土加勁樁+錨索”方案，實測強度≥1.5MPa。
方案經濟對比
支護形式
造價（元）
價差（元）
節約
雙排樁+攪拌樁止水方案
33605000
13964100
41.5%
類剛性水泥土樁方案
19640900

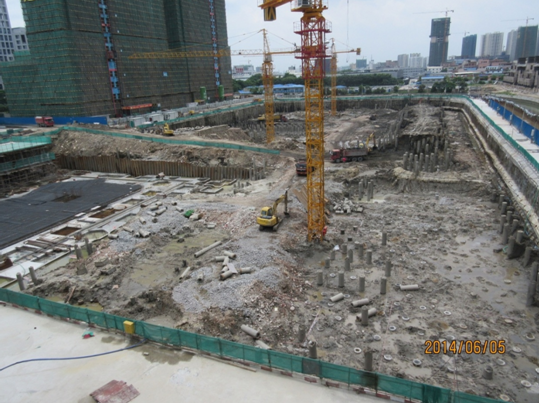

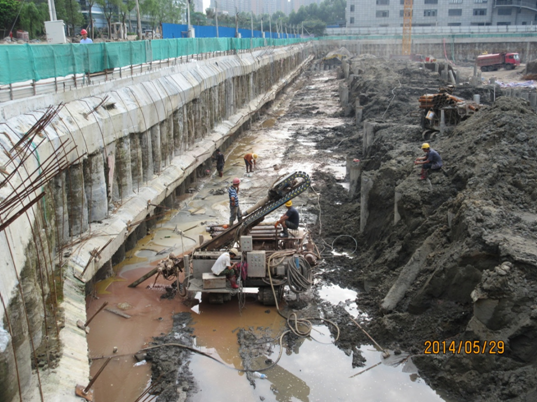

支護效果圖
